Măsurile de combatere a poluării fonice cauzate de principalele surse „ambientale” evidenţiate în urma realizării hărtilor strategice de zgomot pentru traficul rutier, căile ferate, avioanele si activităţile industriale prevăd construirea unor barieri pentru reducerea acesteia.

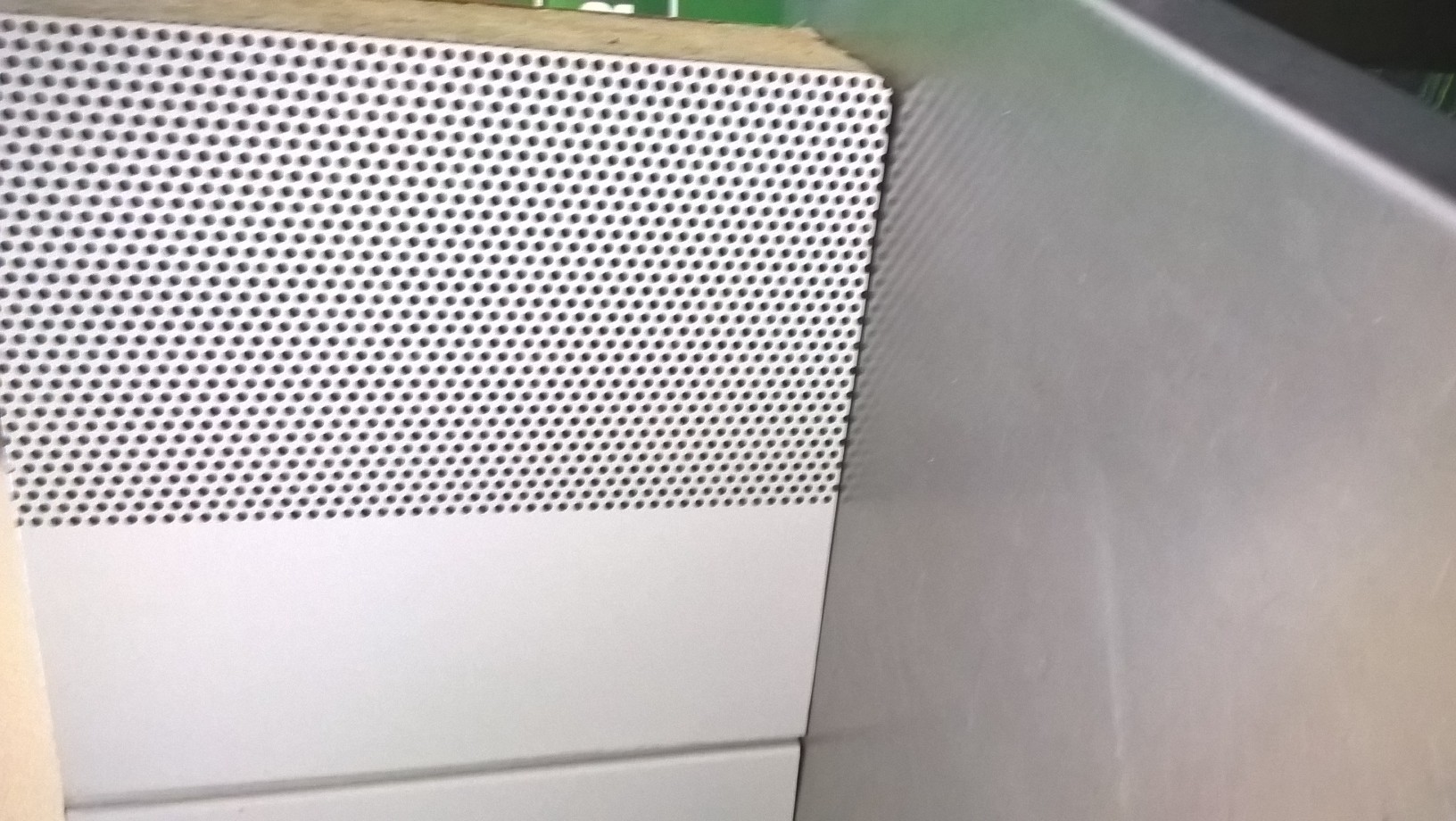

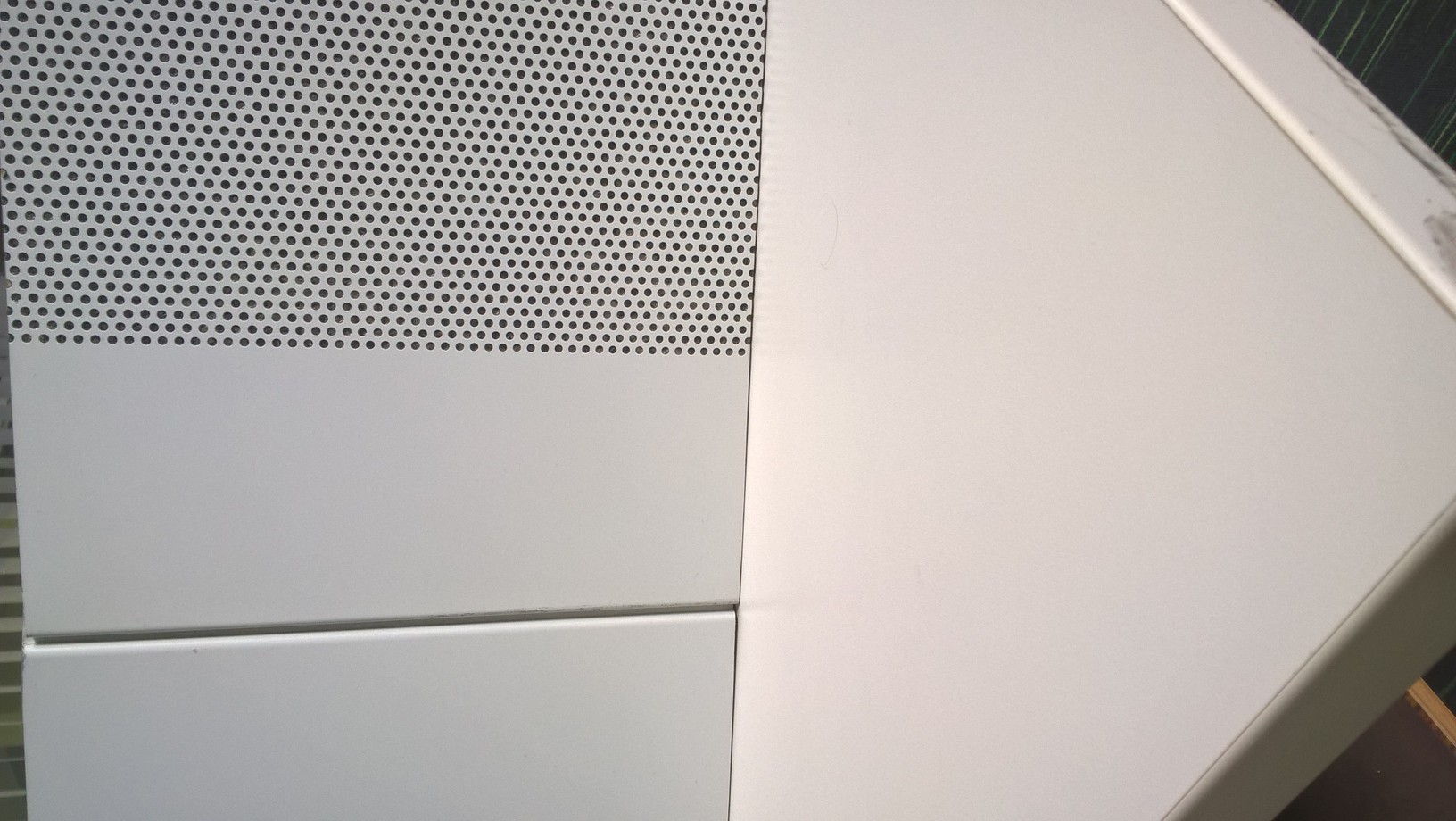

Panourile acustice sunt ideale pentru a atinge acest scop. Realizate din două foi de tablă perforate cu un miez de vată mineral fixat cu folie PE panourile acustice conferă nu numai un grad ridicat antifonic ci oferă o soluție modernă, funcțională, curată, elegantă și de înaltă calitate pentru proiectul dumneavoastră.

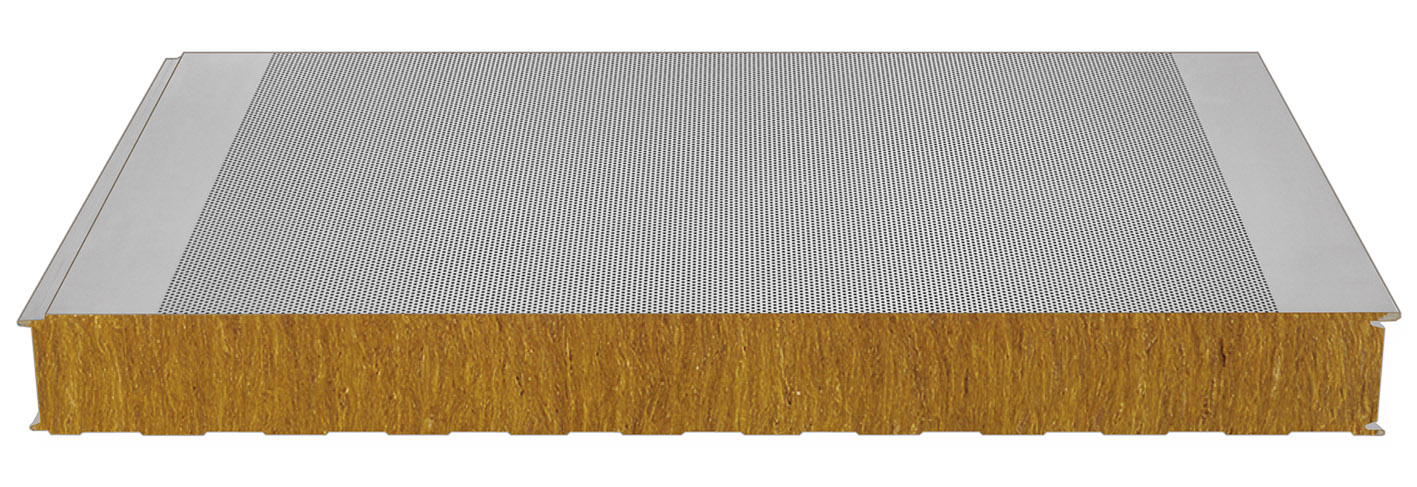

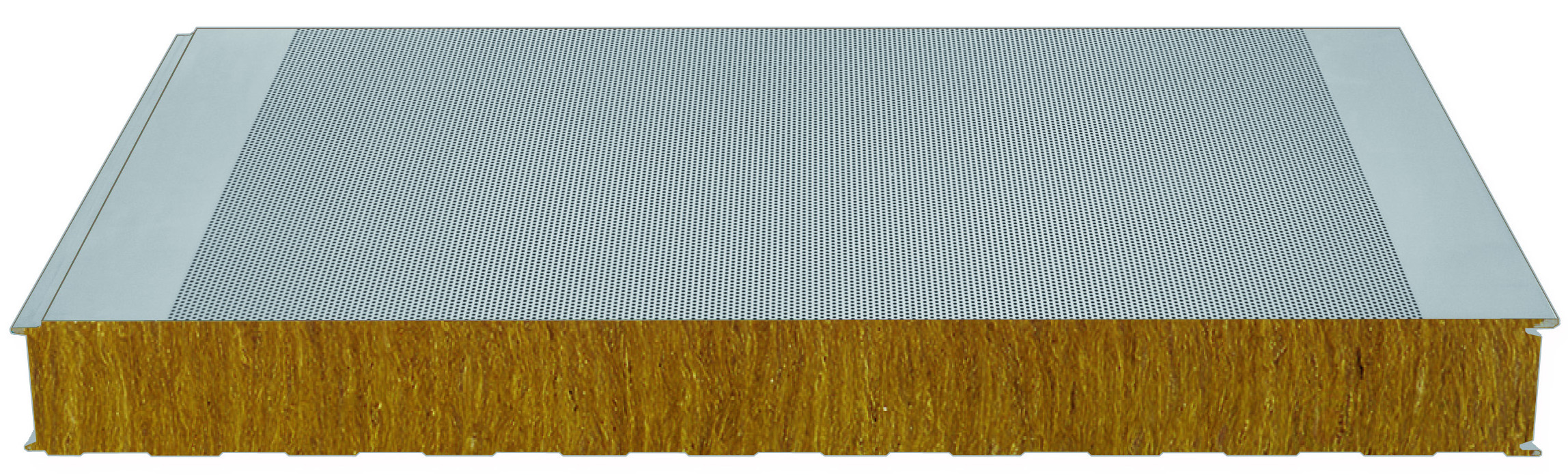

PANOUL ACUSTIC WP - A
PANOUL ACUSTIC WP - A oferă o soluție practică, economică și curată pentru pereți si tavane suspendate în încăperi cu cerințe înalte de izolare fonică. Având un coeficient de absorbție acustică și izolare fonică de peste 32 dB panourile sunt ideale pentru clădiri industriale, în sectorul agricol și industrial atât pentru izolarea fonică cât și ca element de desig, fiind folosite pentru placari, separatoare de camera de proiectare sau pentru protectie fonică.
Design-ul panoului prevede sistemul de îmbinare în nut și feder și permite astfel o instalare extrem de rapidă și simplă.
Între foaia de tablă la interior și miezul de vată minerală a panoului acustic este prevăzut un strat de lână folosit ca protecție anticondens. Panourile pot fi utilizate numai pentru pereți interiori.
Toleranţe de fabricaţie: conform EN 14509
Lungimi de fabricaţie: max. 15,0 m (transport de supralungime începând de la 13,6 m) ATENŢIE!
Pericol de îndoire datorită greutăţii ridicate în cazul panourilor lungi!
Tabele cu distanţa între axele portante (tabele de încărcări): de Dipl.-Ing. Dr. tehn. Wilhelm Pilgram - Viena
Izolare fonică: cca. 32 dB (în funcţie de frecvenţă)
Difuzie de vapori: Condiţiile climaterice din interiorul clădirii sunt determinante. Trebuie respectată montarea etanşă a panourilor.
EXECUŢIE ŞI SUPRAFEŢE
Tablă fină, zincată la cald şi vopsită pe bandă
Exterior:
- Pe partea vizibilă: strat din poliester de 25 µm prevăzut cu folie de protecţie din PVC care trebuie îndepărtată după finalizarea lucrărilor de construcţie, cel mai târziu la 10 săptămâni de la data fabricaţiei panoului - data fabricaţiei este vizibilă pe cantul longitudinal al panoului (a se proteja de radiaţia solară).
- Profil 1 = Standard, alte profiluri vezi profiluri WP-F
Interior:
- Partea vizibilă: Strat acoperitor din poliester de 25 µm cu folie protectoare din PVC, care trebuie îndepărtată după finalizarea lucrărilor de construcţie (a se proteja de radiaţia solară).
- Profil 1 = Standard (Profil 2 și 3 la cerere)
Strat izolator:
- Vată minerală pentru construcţii, orientată pe golul de separare
- Îmbinată fără joc cu straturile tablei oţelite
- Greutate specifică ca. 120 kg/m³, la cerere 140 kg/m³
- Comportamentul la foc conform EN 13501-1, clasa Euro A1, neinflamabil
Exterior și interior culori standard
- Conform gamă colori BASIC
Îmbinări panouri:
- Se realizează în„Sistem Nut-Feder“.
- Panourile vor fi îmbinate unul de celălalt cu păsuire exactă şi fără punţi termice.
|
Panel Type |
Core Thick- nessmm |
U-value W/m²K* |
Weight /m²kg |
Thermal resistance m²K/W |
Sound Insulation RwdB |
Degree of sound absorption αw |
Fire Rating** |
|
WP-A 60 |
60 |
0.67 |
15.7 |
1.35 |
~32 |
0.85 |
EI30 |
|
WP-A 80 |
80 |
0.52 |
18.1 |
1.80 |
~32 |
0.85 |
EI60 |
|
WP-A100 |
100 |
0.42 |
20.5 |
2.30 |
~32 |
0.85 |
EI90 |
|
WP-A120 |
120 |
0.35 |
22.9 |
2.75 |
~32 |
0.85 |
EI120 |
|
WP-A150 |
150 |
0.31 |
26.5 |
3.45 |
~32 |
0.85 |
EI120 |
|
WP-A200 |
200 |
0.21 |
32.5 |
4.60 |
~32 |
0.85 |
EI120 |

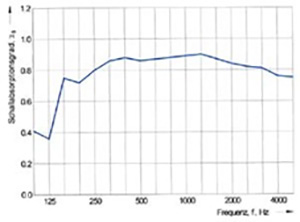

Degree of sound absorption αw/0,85 Sound absorption level: B regarding test report MA39-VFA 2008-0448.01
